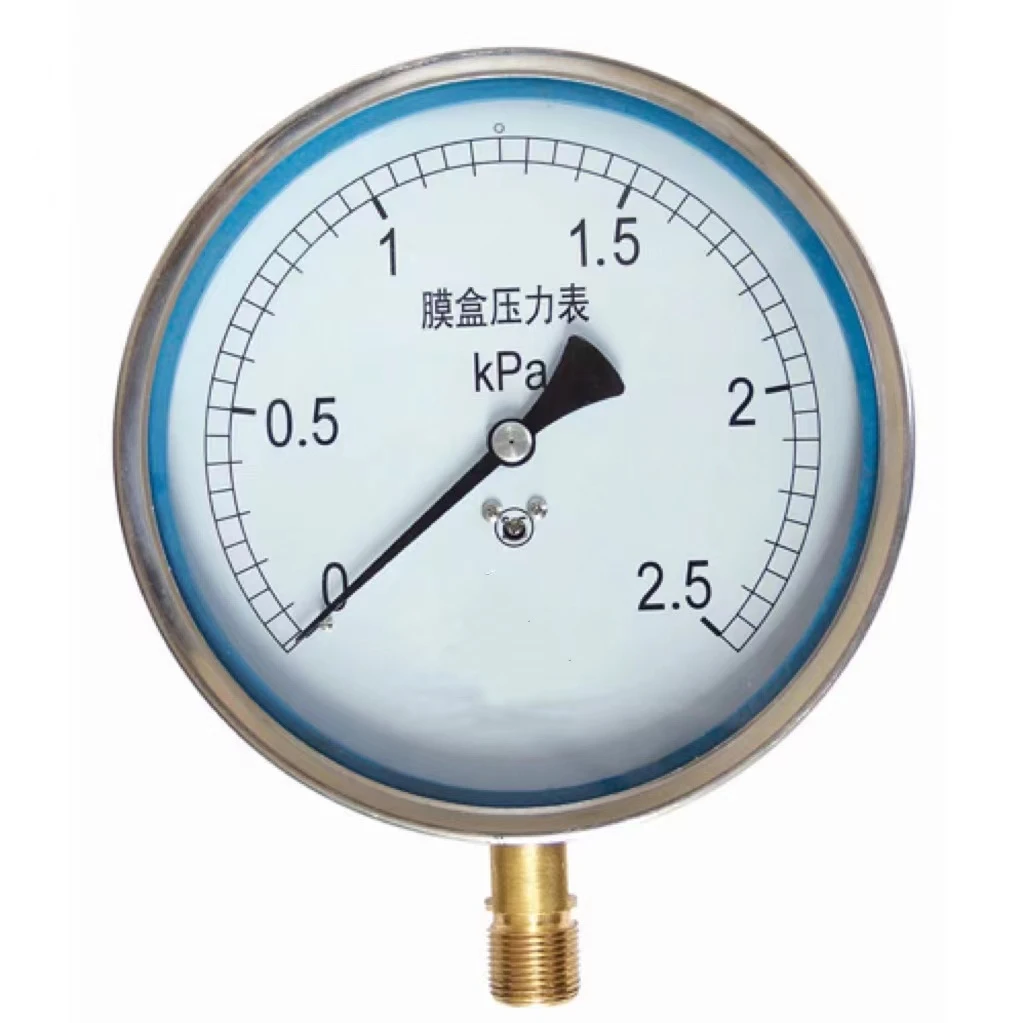

Membranski mjerač tlaka naziva se i mikro mjerač tlaka. Pogodan je za mjerenje niskog mikrotlaka tekućina, plinova ili para bez opasnosti od eksplozije, bez kristalizacije, bez skrućivanja i bez korozivnog djelovanja na bakar i bakrene legure.
Manometar s mjehom koristi mjeh kao osjetljivi element za mjerenje malog tlaka. Široko se koristi u ventilaciji kotlova, plinovodima, uređajima za izgaranje i drugoj sličnoj opremi za mjerenje mikrotlaka i negativnog tlaka plina koji ne korodira bakrene legure i nema opasnosti od eksplozije.
Membranski manometar od nehrđajućeg čelika izrađen je od nehrđajućeg čelika prema sustavu za vođenje tlaka i kućištu. Koristi se za mjerenje mikrotlaka i negativnog tlaka raznih plinovitih medija u tehnološkim procesima s visokim zahtjevima otpornosti na koroziju.
Membranski mjerač tlaka od nehrđajućeg čelika je mikro mjerač tlaka s otpornošću na koroziju razvijen na temelju strukturnih karakteristika izvornog membranskog manometra. Koristi se u ventilaciji kotlova i plinovodima i drugoj opremi za mjerenje mikrotlaka i podtlaka različitih plinovitih medija u tehnološkim procesima s visokim zahtjevima otpornosti na koroziju. Klasa točnosti: 2.5
Instrument se sastoji od mjernog sustava (uključujući spojeve, valovite dijafragme itd.), prijenosnog mehanizma (uključujući mehanizam vučne šipke, mehanizam prijenosa zupčanika), dijelova za indikaciju (uključujući pokazivač i brojčanik) i školjke (uključujući kućište, prsten i staklo sata ). sastav. Princip rada instrumenta temelji se na odgovarajućoj elastičnoj deformaciji slobodnog kraja rebrastog mijeha pod pritiskom medija koji se mjeri, a koji se zatim pokreće i pojačava mehanizmom prijenosa zupčanika. Vrijednost je naznačena na brojčaniku. Tu je i uređaj za podešavanje nule, koji lako može podesiti nultu poziciju.
Mjerni raspon manometra s mjehom je -80~60000Pa, ali različiti manometri s mijehom trebaju se odabrati prema različitim rasponima tlaka. Kada je tlak između -1000Pa~60000Pa, preporuča se korištenje manometra s mjehom s diskom. Ako je tlak -80Pa Preporuča se korištenje pravokutnog membranskog manometra.
